数控转台轴承选择

作者:admin 日期:2019-09-29

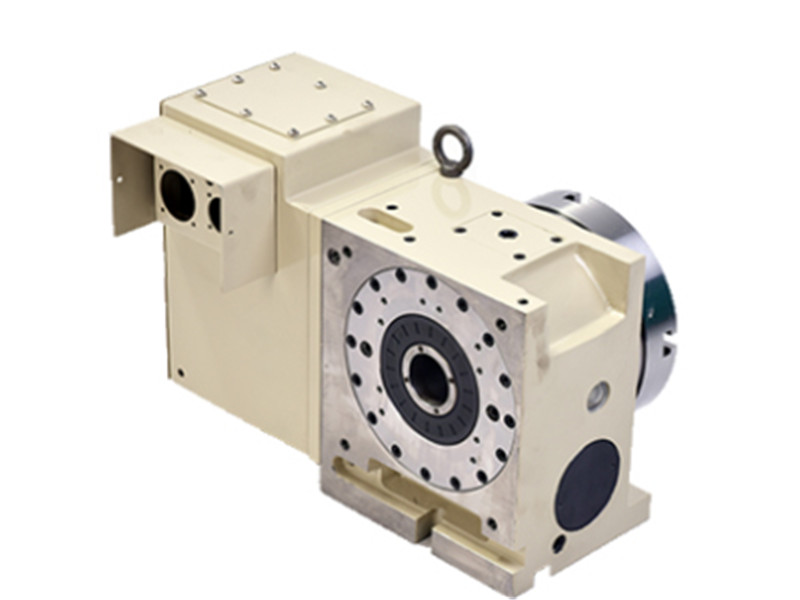

        数控转台不仅可以实现圆周进给运动,而且可以完成分度运动。分度表的功能仅仅是改变工件的位置和表面,并配合自动换刀装置,使工件可以一次安装完成多个方面的各种工序,从而大大提高了工作效率。数控转台的外形与分度盘的形状差别不大,但在结构上具有一系列的特点。


        格图小编认为数控转台由于能实现进给运动,在结构上与数控机床进给传动机构有许多共同之处。不同之处在于驱动机构实现线性进给运动,而数控转台实现圆形进给运动。


        转台广泛应用于各种数控铣床,镗床,立式车床,立铣床等机床上。除了要求回转台能很好地承受工件的重量外,还需要保证在载荷作用下的回转精度。转台轴承作为转台的核心部件,在转台运行中不仅具有高承载能力,而且具有高转向精度、高抗倾覆能力和高转速能力。



在转台的设计中哪几种轴承使用的范围广?格图小编为您解答!


一、推力球轴承和圆柱滚子轴承;


        推力球轴承能承受一定的轴向力,所以轴承主要用于承受工件的重量。


        圆柱滚子轴承主要用于径向定位和轴承外径向力。这种设计应用广泛,成本相对较低。由于推力球是点接触轴承,其轴向承载能力相对有限,主要用于中小型机床转台。此外,推力球的润滑也比较困难;


二、静压轴承和精密圆柱滚子轴承;


        静压轴承是依靠外部压力油供应,在轴承内建立静压轴承油膜,实现液体润滑的一种滑动轴承。静压轴承始终在液体润滑下工作,从启动到停止,无磨损,使用寿命长,启动功率低。此外,该轴承具有旋转精度高、油膜刚度高、能抑制油膜振荡等优点。


       精密圆柱滚子轴承具有良好的径向承载能力,由于采用精密轴承,也能很好地保证转台的回转精度。这种类型的转盘可以承受高的轴向力。有些工件重达200多吨,转盘直径超过10米。但这种设计也有一些不足之处,因为静压轴承必须有专门的供油系统来供应压力油,维修比较复杂,而且成本比较高;


三、交叉滚子轴承;


        交叉滚子轴承在转盘上的应用也比较普遍。交叉滚子轴承的特点是有两个滚道和两排交叉排列的滚子。与传统的推力轴承与径向向心轴承组合相比,十字滚子轴承结构紧凑,尺寸紧凑,简化了工作台的设计,降低了转台的成本。;


        以上是转台厂家格图精密小编为您整理!
