数控转台的结构是什么

作者:admin 日期:2020-10-22

苏州格图小编先简易介绍下数控转台的应用领域。

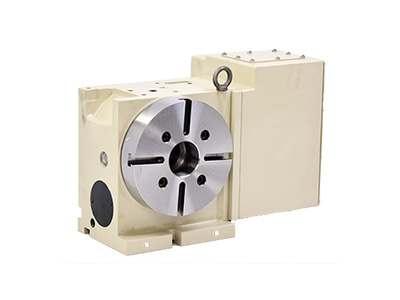

数控转台的结构是什么

产品工件在一次夹装中,每生产加工完一个表层以后,根据工装夹具上移动部分连着产品工件一起转过一定的视角或挪动一定间距,以更改生产加工表层的部位,完成所述测量范围规定的设备称之为数控转台。

在生产制造中常常会碰到一些产品工件规定生产加工一组按一定转角或一定间距分布均匀,而其样子和规格又相互同样的表层。为了更好地能在产品工件一次夹装中进行这类等分表层生产加工,便规定每每生产加工好一个表层之后,应以工装夹具连着产品工件一起转过一定视角或移过一定间距。

数控转台的功效能使产品工件在一个部位上生产加工后连着精准定位元器件相对性数控刀片及成型运动旋转一定视角或挪动一定间距,在另一个部位上再开展生产加工。

数控转台的结构:

数控转台由固定部分、旋转部分、测量范围对定操纵组织、伸出卡紧组织及其润滑部分等组成。

1)固定部分是数控转台的基材,其作用相当于夹具体。它一般选用历经调质处理的灰铸铁生产制造,高精密基材则可采用创造生铁。创造生铁有较好耐磨性、吸振性和弯曲刚度。

2)旋转部分包含旋转盘、轴套和传动轴等。旋转盘一般 用45钢经热处理或20钢经渗氮热处理生产加工做成。

3)测量范围对定组织及操纵组织测量范围对定组织由分度盘和对定销组成。其功效是在轮盘转位后,使其相对性于固定部分精准定位。测量范围对定组织的偏差会立即危害测量范围精密度,因而是数控转台的重要部分。设计方案时要依据产品工件的生产加工规定有效挑选测量范围对定组织的种类。

4)伸出卡紧组织测量范围对定后,应将旋转部分卡紧,以提高数控转台工作中时的弯曲刚度。大中型数控转台还需设定伸出组织。

5)润滑部分进气系统就是指由油杯组成的进气系统。其作用是降低磨擦面的损坏,使组织实际操作灵便。当应用滚柱轴承时,可立即用润滑油脂润滑。

有关数控转台结构苏州格图小编就先介绍到这儿。
