转台的应用及特点有哪些

作者:admin 日期:2021-08-03

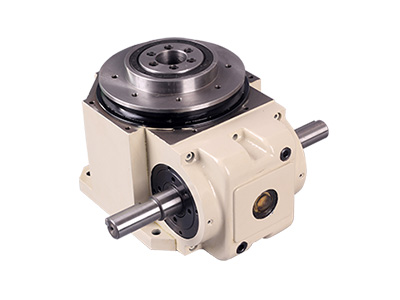

转台是一款新型的减速机产品。根据不同的减速比可以得到不同的输出转速,用于多种旋转运动场合。可取代DD MOTOR与凸轮分割器。在两者之间取得平衡,重复定位精度≦5秒,马达轻松配置,承载稳重,可搭配AC伺服马达或步进马达做任意角度分割,既可满足分割器无法达到之数位控制,定位精度又可媲美DD马达。

 转台的应用及特点有哪些

转台通过电机驱动,实现角度调整自动化。精加工蜗轮蜗杆或齿轮传动,角度调整无限。精密轴系设计,使其具有高精密,大承载的特性;步进电机与传动件通过进口高品质弹性联轴器连接,排除空间和加工形位误差。旋转台面外圈刻度直观;标准接口,方便信号传输;手动手轮配置,电控手动均可。



应用



转台直接取代凸轮分割器和DD马达,中空旋转平台是一个高定位精度的数位化旋转平台,具有低成本高精度的优势,在旋转平台类占据着强大的市场。



特点



中空结构



转台中空旋转平台的转盘为中空结构,伺服电机连接在侧边,方便冶具中的气管、电线安装。



高重复定位精度



转台中空旋转平台采用单级螺旋齿轮减速方式来增大输出扭矩,齿轮精度等级达5级以下,加之灵活的调隙机构,通过改变两齿轮中心距的方式来控制侧隙,使得中空旋转平台的空回极小,重复定位精度在5弧秒以下。



高刚性



转台中空旋转平台的转盘由一套精密交叉滚子轴承支撑,轴承中的滚子呈90度交错排列,并且滚子直径略大于轴承内圈与外圈间的滚道尺寸,使得交叉滚子轴承的内外圈及滚子之间存在预紧力,由此轴承支撑的伺服旋转平台转盘能够承 受径向、轴向、倾覆等各种力矩,其刚性是传统轴承的10倍以上。



高旋转精度



转台伺服旋转平台在组装完成后,以平台的交叉滚子轴承为旋转中心,再次对转盘的外径,端面进行磨削(标准级为精车),保证转盘的同轴度,平行度等形位公差。



马达任意配置



转台中空旋转平台通过定制法兰及输入轴孔的方式灵活变换接口尺寸大小,适合连接任意品牌的伺服电机。
