检测转台定位精度有哪些方式

作者:admin 日期:2021-10-09

接下来格图精密小编重点介绍几种数控转台定位精度的测定方法。

 检测转台定位精度有哪些方式

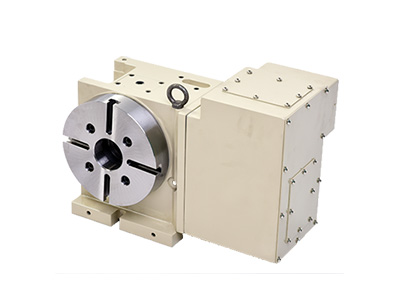

转台的定位精度检测



测量工具有角度多面体、圆光栅及平行光管(准直仪)等,可根据具体情况选用。测量方法是使工作台正向(或反向)转一个角度并停止、锁紧、定位,以此位置作为基准,然后向同方向快速转动工作台,每隔30锁紧定位,进行测量。



正向转和反向转各测量一周,各定位位置的实际转角与理论值(指令值)之差的最大值为分度误差。如果是数控回转工作台,应以每30为一个目标位置,对于每个目标位置从正、反两个方向进行快速定位7次,实际达到位置与目标位置之差即位置偏差,再按《数字控制机床位置精度的评定方法》规定的方法计算出平均位置偏差和标准偏差,所有平均位置偏差与标准偏差的最大值和与所有平均位置偏差与标准偏差的最小值的和之差值,就是数控转台的定位精度误差。



转台的重复分度精度检测



测量方法是在加工中心回转工作台的一周内任选三个位置重复定位3次,分别在正、反方向转动下进行检测。所有读数值中与相应位置的理论值之差的最大值分度精度。



如果是数控转台,要以每30取一个测量点作为目标位置,分别对各目标位置从正、反两个方向进行5次快速定位,测出实际到达的位置与目标位置之差值,即位置偏差,再按GB10931-89规定的方法计算出标准偏差,各测量点的标准偏差中最大值的6倍,就是数控转台的重复分度精度。



转台的原点复归精度检测



测量方法是从7个任意位置分别进行一次原点复归,测定其停止位置,以读出的最大差值作为原点复归精度。



应当指出,现有定位精度的检测是在快速、定位的情况下测量的,对某些进给系统风度不太好的数控机床,采用不同进给速度定位时,会得到不同的定位精度值。



另外,定位精度的测定结果与环境温度和该坐标轴的工作状态有关,目前大部分数控机床采用半闭环系统,位置检测元件大多安装在驱动电动机上,在1m行程内产生0.01~0.02mm的误差是不奇怪的。这是热伸长产生的误差,有些机床便采用预拉伸(预紧)的方法来减少影响。



格图精密小编提醒大家,每个坐标轴的重复定位精度是反映该轴的最基本精度指标,它反映了该轴运动精度的稳定性,不能设想精度差的机床能稳定地用于生产。
